Descrição

Para que serve?

Comuta automaticamente entre rede principal e gerador, pode ser solar (OFF-GRID), eólico ou gerador a Diesel.

Características:

Fácil instalação e operação
Sistema de transferência ultra-rápida
Fixação em trilho DIN 35mm (caixa de disjuntores padrão)
Seletor indicativo de onde está vindo a energia
Comutação automática e manual

Especificações técnicas:

Tensão de operação: 220V
Quantidade de polos: 2 polos (1 fase e um neutro)
Frequência: 50-60Hz
Carga máxima: 100A
Tempo de transferência: 8ms
Vida útil estimada: 50000 acionamentos
ATSE Class: PC
Temperatura de operação: -5 ~ + 40 ° C
Ruptura do circuito: Uimp 8kV
Tamanho: 10,4cm X 7,75cm X 14,1cm (largura, altura, profundidade)

Instruções:

O interruptor não pode ligar ou desligar o gerador diretamente

Com a chave na posição “Auto”, o aparelho vai alternar entre energia normal ou energia de reserva automaticamente.
Se faltar energia no principal vai mudar automaticamente para o “Backup” e assim que voltar a energia principal, o seletor volta sozinho.

Na opção “Manual” você vai poder trocar a fonte de energia manualmente.

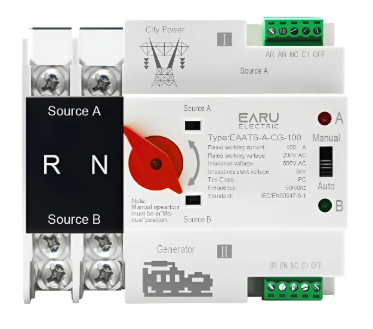

Modo de ligação:

(Source A – City Power)
R – Entrada Fase 220V Rede Normal
N – Entrada Neutro Rede Normal

(Source B – Generator)
R – Entrada Fase 220V Rede Reserva
N – Entrada Neutro Rede Reserva

(LOAD SIDE)
R – Saída Fase 220V
N – Saída Neutro

Os conectores verdes são apenas um indicador de qual rede está sendo utilizada, normal ou reserva.

O que será enviado:

1 X Chave de transferência de energia Monofásica 100A
