Descrição

Características:

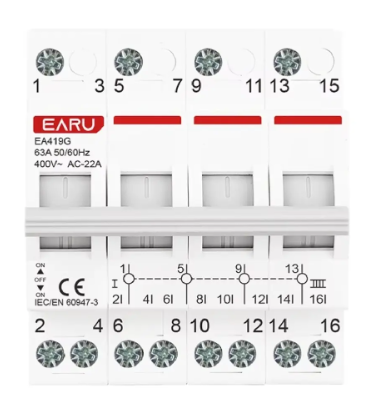

Troca manualmente a fonte de energia principal para secundária

Dupla acão, funciona como disjuntor e chave de transferência

Larga faixa de utilização

Não permite ativar as duas fontes de energia ao mesmo tempo, precisa desligar uma para ativar a segunda

Pode ser instalado em sua caixa de distribuição padrão DIN

Especificações técnicas:

Voltagem: 127V – 220V – 380V

Corrente: 63A

Número de polos: 4

Capacidade: 3KA/1s

Frequência: 50/60Hz

Curva de proteção: C

Vida útil: > 6000 operações

Tamanho: Largura 7cm X Altura 8,5cm X Profundidade 8cm

Instalação: Trilho DIN 35mm

Ligação:

Contatos 2 e 6 = Energia da concessionária.

Contatos 4 e 8 = Energia reserva, podendo ser do gerador ou solar.

Contatos 1 e 5 = Saída de energia

Posições de funcionamento:

| Posicão:

1 e 2 conectados

5 e 6 conectados

9 e 10 conectados

13 e 14 conectados

Meio:

Desligada

|| Posição:

1 e 4 conectados

5 e 8 conectados

9 e 12 conectados

13 e 16 conectados

O que será enviado:

1 X Chave de transferência manual com disjuntor 63A
